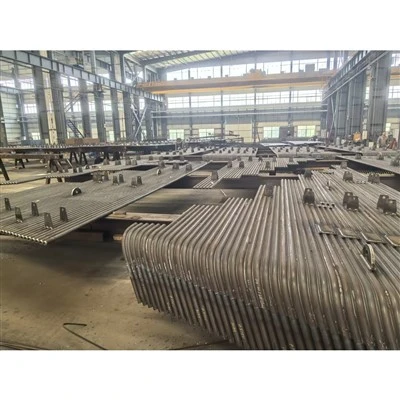

Precalentador de aire del intercambiador de calor de haz de tubos

1: Precalentador de aire del intercambiador de calor de haz de tubos



1. Definición del producto


Un precalentador de aire industrial es un dispositivo de superficie de calentamiento de cola-crítico integrado en las calderas CFB. Ubicado aguas abajo del economizador, recupera el calor residual de los gases de escape para precalentar el aire de combustión primaria y secundaria, maximizando la eficiencia térmica general y reduciendo el consumo de combustible.



2. Proceso de fabricación del producto


1): Preparación de la materia prima: Las placas de acero al carbono de alta-calidad y los tubos de aleación-resistentes a la corrosión se inspeccionan y se cortan con precisión-utilizando equipos láser CNC automatizados.

2): Conformación de tubos y placas: los tubos-se estiran en frío y se doblan hasta alcanzar radios exactos, mientras que los paneles de la carcasa se perforan y se forman para el ensamblaje modular.

3): Soldadura y ensamblaje: la soldadura robótica asegura los haces de tubos a las placas colectoras, lo que garantiza una integridad estructural-a prueba de fugas bajo tensión térmica.

4): Pruebas y revestimiento: las unidades se someten a pruebas de presión hidrostática y chorro de arena anticorrosión, seguido de un revestimiento industrial a alta-temperatura antes del embalaje para exportación.



3. Aplicaciones de productos


1): Integración de la caldera CFB: Ubicado en el conducto de humos de cola para capturar el calor residual de los gases de escape antes de ingresar al filtro de mangas.

2): Plantas de energía térmica: eleva la temperatura del aire de combustión para estabilizar el encendido y mejorar la eficiencia de la combustión en calderas de servicios públicos.

3): Generación de vapor industrial: se implementa en plantas de co-generación y fabricación pesada que utilizan carbón, biomasa o combustión de múltiples-combustibles.



4. Ventajas del producto


1): Alta eficiencia térmica: Maximiza la recuperación del calor residual de los gases de combustión, lo que reduce significativamente los costos operativos y de combustible de la planta.

2): Diseño robusto-a prueba de fugas: la soldadura robótica de precisión y las rigurosas pruebas hidrostáticas garantizan cero fugas entre las corrientes de gas y aire.

3): Resistencia a la corrosión: Los materiales de aleación de primera calidad y los revestimientos protectores resisten la corrosión agresiva por azufre y el punto de rocío ácido a baja-temperatura.

4): Dinámica de flujo optimizada: las disposiciones de tubos aerodinámicos minimizan la caída de presión y mantienen altos coeficientes de transferencia de calor.

5): Modernización perfecta: las dimensiones modulares coinciden con los diseños de calderas CFB estándar para una instalación rápida-en el sitio y un tiempo de inactividad mínimo.







2: Parámetros



1. Especificaciones técnicas y atributos del producto



Categoría de atributo	Detalles de las especificaciones técnicas
Nombre del producto	Precalentador de aire de caldera CFB (tipo tubular/placa)
Función del equipo	Recuperación de calor de gases de combustión y precalentamiento del aire de combustión
Componentes principales	Haces de tubos, placas de tubos, carcasas, juntas de expansión
Personalización	Construido-a medida-según la capacidad de la caldera y las especificaciones de dibujo
Estándares de cumplimiento	ASME, ISO9001, GB/T, certificado CE





2. Parámetros principales:



Temperatura de entrada de gases de combustión	300 grados – 450 grados
Temperatura de entrada de aire	20 grados – 60 grados
Presión de diseño	Hasta 2,5 MPa (opciones de presión positiva/negativa)
Tasa de transferencia de calor	88% – 94% de efectividad térmica
Material del tubo	Acero corten, 20#, acero ND, acero inoxidable











3: Nuestras ventajas de fábrica



1. El diseño térmico avanzado y la ingeniería de optimización garantizan que nuestros precalentadores de aire brinden la máxima recuperación de calor y una efectividad térmica superior para calderas industriales.


2. Los materiales de primera calidad-resistentes a la corrosión y las rigurosas inspecciones de soldadura previenen eficazmente la corrosión por punto de rocío ácido y garantizan una confiabilidad operativa-a largo plazo.


3. Las estructuras modulares-diseñadas con precisión y las estrictas tolerancias de fabricación facilitan una rápida adaptación en el sitio-, una integración perfecta de los conductos y un tiempo de inactividad reducido.


4. El control de calidad integral de varias etapas-, que incluye pruebas hidrostáticas estrictas y exámenes no-destructivos, garantiza un rendimiento 100% a prueba de fugas-bajo presiones extremas.


5. Las soluciones de ingeniería totalmente personalizables adaptadas a las especificaciones exactas del dibujo del cliente y los diversos tipos de combustible maximizan el retorno de la inversión.





4: Preguntas frecuentes



P1: ¿Cómo se integra el precalentador de aire en el sistema de caldera CFB que se muestra en el diagrama?

R: Está ubicado en el paso de cola aguas abajo del economizador y aguas arriba del colector de polvo de la cámara de bolsas, recuperando calor de los gases de escape para precalentar el aire de combustión entrante.


P2: ¿Qué materiales se seleccionan para evitar la corrosión a baja-temperatura en esta sección?

R: Normalmente utilizamos materiales-resistentes a la corrosión, como acero corten (acero resistente a la intemperie) o acero ND para resistir la condensación de ácido sulfúrico en el extremo frío del precalentador.


P3: ¿Pueden fabricar paquetes de precalentadores de repuesto según los planos de nuestra planta existente?

R: Sí. Nos especializamos en la fabricación personalizada que coincide con los parámetros dimensionales y de rendimiento exactos de los dibujos de ingeniería o plantillas físicas del cliente.


P4: ¿Cuál es el plazo de producción estándar para una unidad de precalentador de aire?

R: La fabricación estándar demora aproximadamente de 5 a 9 semanas, según la disponibilidad de materia prima, las especificaciones de los tubos y el volumen del pedido.


P5: ¿Qué pruebas de calidad se realizan antes de la entrega?

R: Todas las unidades se someten a un estricto control de calidad, que incluye controles dimensionales, espectrometría de la materia prima, inspección de la costura de soldadura (NDE) al 100% y pruebas de presión hidrostática antes del envío.
