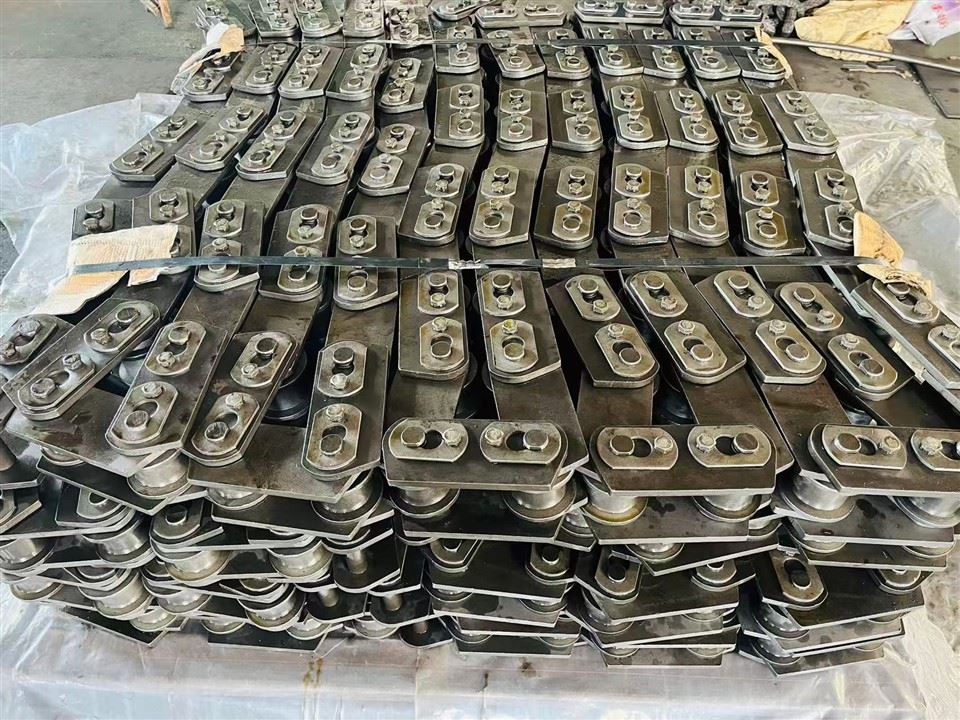

Cadena de palanquilla caliente

La cadena de palanquilla caliente (también designada como cadena transportadora de palanquilla caliente especializada o cadena de rodillos de servicio pesado para barras calientes) es un componente de transmisión mecánica robusto y de alta-integridad diseñado específicamente para laminadores continuos de acero y líneas de procesamiento térmico. Operando como un elemento crítico dentro de la red de cadenas de lecho de enfriamiento de palanquillas, esta cadena transportadora está diseñada para soportar radiación térmica extrema de hasta 900 grados de barras y palanquillas de acero recién laminadas, lo que garantiza una transferencia de material transversal y longitudinal suave y sincronizada bajo cargas mecánicas pesadas.





1. Principios de funcionamiento

La mecánica operativa de esta cadena transportadora para aplicaciones de acerías se basa en la transmisión de potencia de precisión y la distribución de carga a través de vías de servicio pesado-:



Accionamiento mecánico sincronizado y transmisión de potencia:

Impulsada por piñones de alto-torque (p. ej., diámetro de paso de Ø326,6 mm con 8 dientes, según los estándares de ingeniería de la famosa marca industrial Danieli), la cadena convierte el movimiento de rotación en movimiento lineal, moviendo palanquillas pesadas a través de lechos de enfriamiento a velocidades controladas (~0,7 m/s).



Gestión de radiación térmica y soporte de carga:

Los eslabones y rodillos de la cadena soportan cargas distribuidas masivas mientras mantienen la integridad estructural bajo temperaturas ambiente continuas de hasta 300 grados en el cuerpo de la cadena y en contacto directo con barras calientes de ~900 grados.



Reducción de la fricción mediante rodillos de precisión:

Equipado con manguitos internos y rodillos externos mecanizados con precisión-, el conjunto minimiza la fricción de deslizamiento contra las pistas guía, lo que garantiza un ciclo suave (120 ciclos/hora) sin atascos ni desgaste desigual.



2. Parámetros básicos e indicadores de rendimiento mecánico

Fabricados en estricta conformidad con los archivos de planos de los clientes de diseño OEM y verificados mediante rigurosas inspecciones de calidad, los atributos técnicos se describen a continuación:



No.	Atributo Técnico	Especificación / Valor	Estándar de desempeño
1	Paso de cadena	125mm	Mecanizado CNC de precisión.
2	Carga de rotura	440kN	Alta resistencia a la tracción
3	Dureza de la placa de cadena	HRC 45 – 50	Resistente al desgaste y a la fatiga
4	Dureza del eje del pasador	CDH 32 – 38	Alta resistencia al corte/dureza
5	Dureza de la manga	CDH 38 – 42	Superficie endurecida y rectificada
6	Dureza del rodillo	HRC 45 – 50	Resistente a impactos y abrasión
7	Temperatura máxima de funcionamiento	300 grados (cuerpo de cadena) / ~900 grados (contacto de palanquilla)	Estabilidad térmica
8	Velocidad del ciclo de trabajo	120 ciclos/hora (~0,7 m/s)	Alta resistencia al ciclo de trabajo
9	Longitud total y recuento de enlaces	8.750 mm / 6.250 mm (Enlaces N50 / N70)	Coincidencia OEM personalizable
10	Grado del material	Acero de aleación 40Cr (forjado y tratado térmicamente)	Certificación Metalúrgica



3. Composición del material (acero de aleación 40Cr)

Para garantizar una resistencia mecánica, una resistencia al desgaste y una vida útil excepcionales ante la fatiga térmica, todas las piezas de repuesto de las cadenas de rodillos están forjadas con acero de aleación de 40Cr de primera calidad. La verificación de la composición química a partir de informes de inspección de calidad confirma el estricto cumplimiento de las normas metalúrgicas:



Elemento	Composición probada (%)	Requisito estándar (%)	Estado
Carbono (C)	0.38%	0.37 – 0.40%	Aprobar
Silicio (Si)	0.20%	0.17 – 0.37%	Aprobar
Manganeso (Mn)	0.91%	0.80 – 1.10%	Aprobar
Fósforo (P)	0.024%	Menor o igual a 0,035%	Aprobar
Azufre (S)	0.002%	Menor o igual a 0,035%	Aprobar
Cromo (Cr)	0.63%	0.50 – 0.80%	Aprobar
Níquel (Ni)	0.09%	Menor o igual a 0,03% (Traza)	Aprobar



4. Problemas operativos comunes y soluciones profesionales

Problema 1: Fatiga térmica y agrietamiento superficial en enlaces externos debido a la radiación extrema.



Solución: emplear procesos de enfriamiento al vacío y revenido a alta-temperatura en acero 40Cr, estableciendo una dureza superficial controlada (HRC 45–50) y al mismo tiempo preservando la tenacidad del núcleo para absorber cargas de impacto.



Problema 2: Desgaste acelerado de pasadores y bujes debido a la acumulación de sarro y la fricción seca.



Solución: Implementar endurecimiento por inducción en ejes de pasador (HRC 32–38) y manguitos (HRC 38–42), combinado con intervalos automatizados de lubricación sintética de alta-temperatura para purgar las incrustaciones del molino.



Problema 3: Elongación de la cadena (estiramiento del paso) bajo fuertes cargas de choque periódicas.



Solución: utilice un control de paso de precisión (tolerancia de 125 ± 0,1 mm) durante el ensamblaje y ejecute pruebas de pre-estiramiento antes de la entrega para eliminar el estiramiento de asentamiento inicial.



5. Compatibilidad de marcas y aplicaciones industriales convencionales

Diseñada como reemplazo directo-de alto rendimiento-en sistemas OEM provenientes de los principales constructores de plantas metalúrgicas como Danieli, SMS Demag y Siemens VAI, esta cadena de palanquilla caliente sirve para tres aplicaciones industriales principales:



Camas de enfriamiento de palanquillas: Transferencia segura de palanquillas de acero calientes (~900 grados) lejos de los soportes de laminación a zonas de enfriamiento ambiental.



Hornos de viga móvil y hogar móvil: facilitan la transferencia precisa,-paso-paso, de losas y barras pesadas dentro de líneas de recalentamiento térmico.



Líneas de transferencia de barras calientes: operación de mesas de rodillos-de servicio pesado y cadenas de transferencia donde la absorción de impactos y las cargas de rotura de alta tracción (440 kN) son obligatorias.



6. Proceso de fabricación y puntos críticos de control de calidad

La producción de nuestras líneas de cadenas industriales sigue estrictos protocolos de fabricación con rigurosos controles:



Paso 1: Inspección de forjado de precisión y refundición eléctrica de escoria (ESR): las barras de acero crudo 40Cr se someten a pruebas ultrasónicas (UT) para eliminar inclusiones internas y micro-huecos antes del forjado en caliente.



Paso 2: Mecanizado CNC y control de tolerancia: los orificios de los pasadores, los casquillos y los perfiles de enlace se mecanizan en centros CNC de alta-precisión para mantener tolerancias geométricas estrictas (p. ej., diámetro del pasador de Ø25 mm, tolerancias de ancho dentro de ±0,1 mm).



Paso 3: Tratamiento térmico controlado y verificación de la dureza: los componentes se someten a un tratamiento térmico especializado seguido de pruebas de dureza Rockwell en múltiples puntos en placas de cadena, pasadores y rodillos para garantizar el cumplimiento del perfil de desgaste.



7. Estándares de certificación y garantía de calidad

Inspección 100% dimensional y metalúrgica: cada lote de producción se entrega con un informe completo de prueba de materiales que certifica la composición química, la resistencia a la tracción y los gradientes de dureza.



Trazabilidad y marcado permanente: cada conjunto de eslabones está grabado con láser-con números de pieza y lotes de producción para una completa responsabilidad de fabricación.



Rigurosas pruebas de aceptación en fábrica (FAT): la verificación previa al envío incluye comprobaciones de suavidad del ensamblaje, medición de la precisión del paso y embalaje protector anticorrosión (recubrimiento de aceite, envoltura de plástico y flejes de acero seguros).





8. Preguntas frecuentes

P1: ¿Puede esta cadena transportadora de palanquilla caliente reemplazar directamente los repuestos originales de Danieli sin alterar las dimensiones de la vía?



R1: Sí. Nuestras cadenas están diseñadas estrictamente de acuerdo con las dimensiones del equipo original (por ejemplo, paso de 125 mm, rodillos de Ø80 mm y centros de pasadores exactos), lo que garantiza un reemplazo perfecto-sin necesidad de modificaciones en las ruedas dentadas o las guías existentes.



P2: ¿Cuál es la vida útil esperada de la cadena de lecho de enfriamiento de palanquilla en funcionamiento continuo de una fábrica de acero pesado las 24 horas, los 7 días de la semana?



R2: Según los protocolos recomendados de lubricación a alta temperatura-y un mantenimiento de tensión adecuado, nuestras cadenas endurecidas por inducción-40Cr generalmente logran una vida útil operativa extendida de 18 a 36 meses, lo que reduce significativamente el tiempo de inactividad del molino.



P3: ¿Cómo se empaquetan y protegen las cadenas contra la corrosión marina durante el envío de exportación internacional?

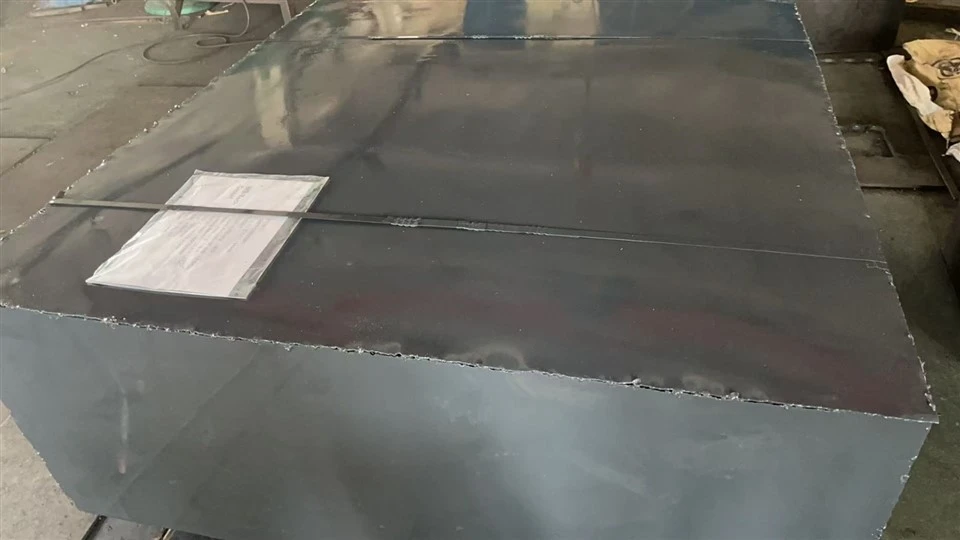

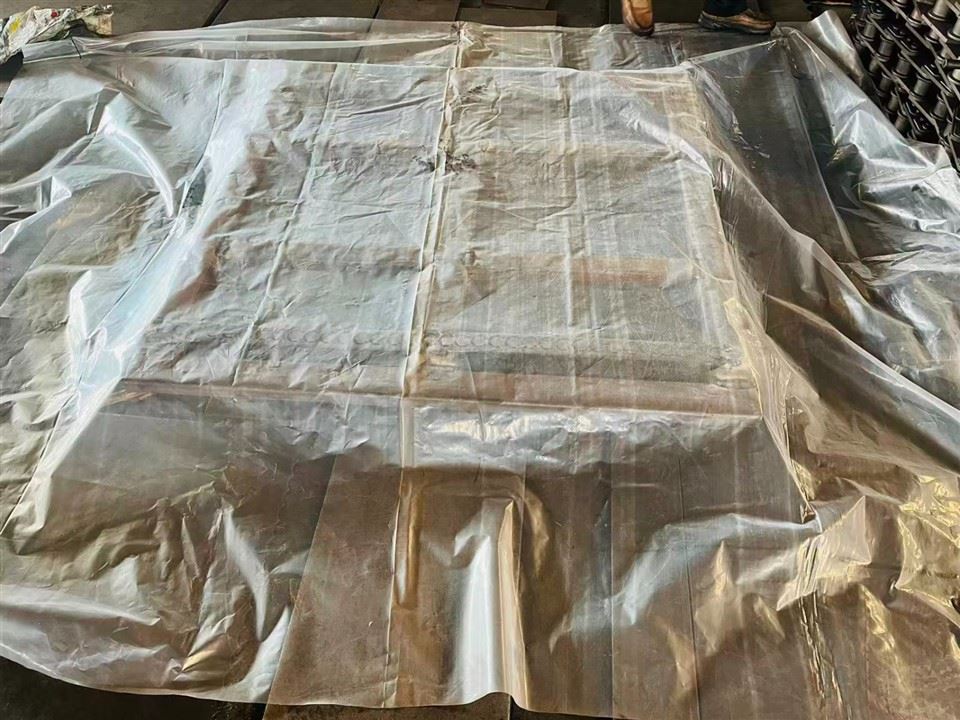

R3: Todas las cadenas están tratadas con aceite industrial antioxidante-de alto grado-, envueltas herméticamente en láminas de plástico-de alta resistencia y película de burbujas, y empaquetadas de forma segura en robustas paletas de madera reforzadas con acero-adecuadas para envío a granel o en contenedores.



P4: ¿Qué detalles técnicos debemos proporcionar al solicitar longitudes de cadena transportadora personalizadas o no-estándar?



R4: Para garantizar una compatibilidad exacta, proporcione su número de dibujo OEM (p. ej., Danieli, número de pieza SMS, etc.), longitud total de la cadena, número de eslabones (p. ej., N50 o N70), tamaño de paso y rango de temperatura de funcionamiento.



9. Póngase en contacto para obtener soluciones personalizadas para su molino

¿Listo para mejorar la eficiencia de transporte de su acería? Póngase en contacto con nuestro equipo técnico de ingeniería de ventas hoy enHong Kong Ting Xuan Industrial Co., Ltd.para obtener precios competitivos, planos personalizados y cotizaciones-de respuesta rápida para todos los repuestos-de laminadores de servicio pesado. ¡Damos la bienvenida a consultas globales y discusiones sobre asociaciones OEM!
