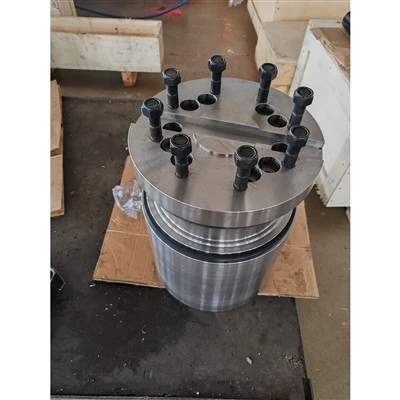

Acoplamiento de laminador

1: Definición del producto y principio de funcionamiento



Definición: un acoplamiento de laminador especializado actúa como un enlace de transmisión mecánica de alto-torque que conecta los husillos impulsores a los rodillos del laminador, diseñado precisamente para líneas de procesamiento de metales-de servicio pesado.



Transmisión de torsión: funciona transfiriendo fuerza de rotación desde la fuente de transmisión a través de cubos entrelazados, bridas y controles deslizantes de alta-resistencia bajo condiciones continuas de carga alta-.



Compensación de desalineación: se adapta a las desalineaciones inevitables de ejes axiales, radiales y angulares inherentes a las operaciones de rodamiento dinámico a través de sus componentes deslizantes internos y su geometría robusta.





2: Parámetros básicos e indicadores de rendimiento mecánico



Atributo	Especificación/Rendimiento Respuesta
Tipo de producto	Acoplamiento de laminador
Modelo/dibujo No.	Archivos de diseño OEM del cliente
Material primario	Acero de aleación 42CrMo4 / C40E / Acero forjado
Diámetro exterior nominal	305 milímetros
Longitud total	430 milímetros
Capacidad de torsión máxima	Diseñado para laminadores industriales pesados
Ajuste del eje/tolerancias	Orificios de precisión, estándar internacional
Grados de sujetadores	Tornillos de cabeza hueca de grado 8,8 y 12,9 de alta resistencia
Sistema de sellado	V-Juntas de labio giratorio de anillo (VL300) con engrasadores de R1/4"
Tratamiento superficial	Recubrimiento de aceite antioxidante, rectificado con precisión y tratado térmicamente-



Composición del material (lista de materiales y química)



Nombre del componente	Estándar de materiales	Composición química principal (%)	Función / Rol
Manga / Bridas / Casquillo / Zapatilla	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90	Alta resistencia a la tracción, resistencia al desgaste y resistencia a la fatiga bajo cargas de choque pesadas.
Manga espaciadora	C40E / 45# Acero	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Separación estructural, manteniendo holguras axiales precisas y rigidez.
Sujetadores y pernos prisioneros	Grado 8.8, 12.9, 10.9	Aceros aleados con temple y revenido especializados.	Asegurar juntas de ensamblaje de alta-tensión sin cortes.



3: Problemas comunes y soluciones



Problema 1: Desgaste prematuro de la superficie deslizante debido a la falta de lubricación.

Solución: Utilice engrasadores de R1/4" integrados y sellos de anillo V- para mantener una película lubricante limpia y continua a través de las interfaces deslizantes.



Problema 2: El sujetador se afloja bajo vibración cíclica severa.

Solución: aplique secuencias de apriete estrictas en forma de cruz-diagonal con torsión calibrada, respaldadas por tornillos de cabeza hueca 12,9 y arandelas de resorte de alta-calidad.



Problema 3: Desajuste de alineación que provoca concentraciones de tensión localizadas.

Solución: Siga estrictamente las pautas de ensamblaje utilizando herramientas de ajuste a presión-especiales y asegúrese de que no haya-espacio en el posicionamiento axial durante la instalación.



4: Reemplazos de marcas y principales aplicaciones industriales



Reemplazos: sirve como reemplazo OEM directo, de alto-rendimiento y rentable-para acoplamientos de fábrica europeos estándar (como los diseños Danieli, SMS Demag, Siemens VAI, etc.).



Aplicación 1 (Laminadores en frío/caliente): Conecta las cajas de engranajes principales a los husillos de laminación, transmitiendo una enorme potencia de rotación para deformar losas y tiras de acero.



Aplicación 2 (máquinas enderezadoras): acciona conjuntos de rodillos pesados ​​para eliminar la curvatura de la placa metálica bajo contacto continuo de alta-presión.



Aplicación 3 (Accionamientos industriales pesados): gestiona la transmisión de alto-torque en líneas de procesamiento de metales y conversión metalúrgica donde las cargas de choque son frecuentes.



5: Proceso de fabricación y puntos clave de control de calidad



Forjado y mecanizado en desbaste: el acero 42CrMo4 de alta-calidad se somete a un forjado de precisión seguido de un torneado en desbaste para eliminar defectos internos y establecer una geometría en blanco.



Tratamiento térmico y fresado CNC de precisión: el refinado térmico controlado maximiza la dureza del núcleo, mientras que el mecanizado CNC multi-eje logra tolerancias estrictas en las pistas deslizantes internas.



Inspección rígida y protección antióxido-: se realizan mediciones de coordenadas finales, auditorías dimensionales e inspecciones de superficie antes de aplicar aceite-antioxidante-de alta resistencia y un embalaje seguro.





6: Garantía de calidad



Verificación 100% dimensional y de tolerancia: Cada orificio, cuñero y cara de acoplamiento críticos se inspeccionan según dibujos de ingeniería rigurosos utilizando calibres certificados.



Trazabilidad del material: Certificados de prueba de fábrica completos (MTC) que verifican la composición química y las propiedades mecánicas de las materias primas de 42CrMo4.



Logística y embalaje protegidos: sellado en una robusta caja de madera de calidad de exportación-con envoltura de barrera especializada contra la humedad-y revestimientos anti-óxido.



7: Preguntas frecuentes



P1: ¿Se puede modificar este acoplamiento industrial personalizado para que coincida con las dimensiones específicas del husillo del molino?

R: Sí, adaptamos los orificios internos, los chaveteros y las longitudes totales a los requisitos exactos de la interfaz de su planta.



P2: ¿Qué mantenimiento se requiere durante la operación?

R: El reabastecimiento regular de grasa a través de los engrasadores integrados R1/4" y la inspección periódica del par de apriete garantizan una vida operativa prolongada.



P3: ¿Cómo se garantiza la intercambiabilidad con las marcas de equipos originales?

R: Las piezas se someten a ingeniería inversa-y se fabrican estrictamente según las especificaciones del dibujo original, lo que garantiza un reemplazo directo-sin alterar las configuraciones de unidades existentes.



P4: ¿Cuál es el plazo de entrega estándar de producción y entrega?

R: Los cronogramas de fabricación estándar duran aproximadamente de 6 a 8 semanas, respaldados por rigurosos informes quincenales de seguimiento de producción proporcionados a los clientes.
